| Мутновская ГеоЭС и термальные источники |
[Sep. 23rd, 2011|07:55 pm] |
Мутновская ГеоЭС является уникальной электростанцией, расположенной на Камчатке в долине вулкана Мутновский на отметке 780 метров от уровня моря и использующей для производства электрической энергии геотермальное тепло. Вторая в России, после Паужетской ГеоЭС (1966).
Немного сухих фактов:
Первая очередь Мутновской ГеоЭС запущена в эксплуатацию 10 апреля 2003 года, установленная мощность на 2007 год — 50 МВт, планируемая мощность станции составляет 80 МВт, выработка в 2007 году — 360,687 млн кВт·ч.
Электростанция состоит из двух условных энергоблоков, каждый из которых включает парогенерирующую и паротурбинную части. Парогенерирующая часть каждого энергоблока включает геотермальные скважины, систему трубопроводов подвода пароводяной смеси от скважин к сепаратору первой ступени и сепаратор первой ступени, удаленный от скважин на расстояние порядка одного километра. Паротурбинная часть каждого энергоблока состоит из сепаратора второй ступени и паровой турбины мощностью 25 МВт с конденсатором смешивающего типа и градирней.
Погода была та ещё, всё в облаке.

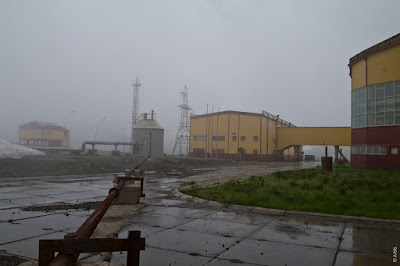

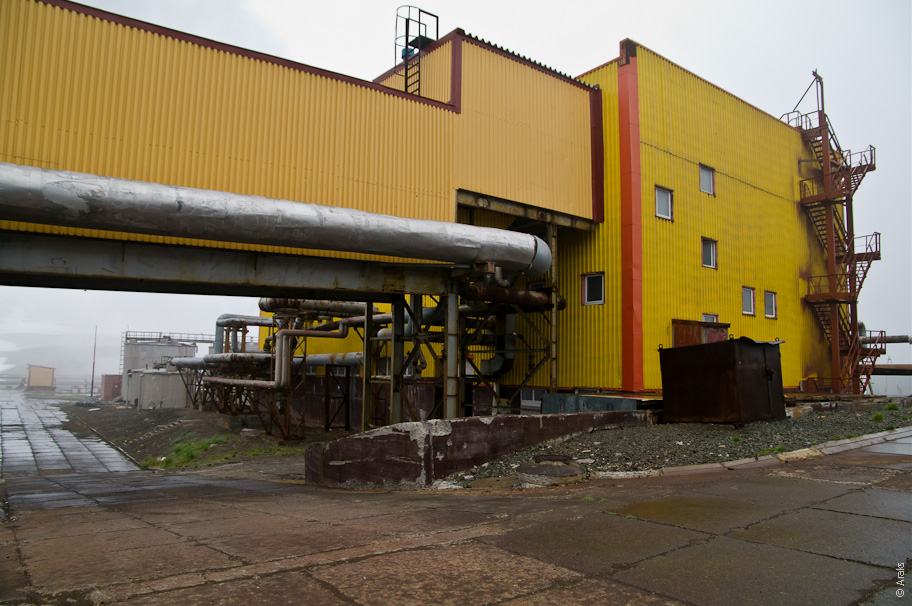

Все здания и сооружения практически связаны в один общий комплекс, позволяющий персоналу иметь доступ в любую его точку внутри помещения. На открытом воздухе расположены только склад горюче-смазочных материалов (ГСМ) и противопожарное хозяйство.
Геотермальный теплоноситель Мутновского месторождения представляет собой влажный пар температурой 240 °С при энтальпии до 2 800 кДж/кг. По химическому составу его источники представляют собой хлористую и хлористо-сульфатную среду при превалирующих катионах натрия и кальция. Запасы геотермального теплоносителя способны обеспечить работу электростанций мощностью более 300 МВт.
Скважина
Все оборудование ГеоЭС рассчитано на нормальную эксплуатацию при землетрясении 7 баллов, при 8 баллах оно должно быть отключено и находиться в состоянии готовности.Строительные конструкции рассчитываются на землетрясение 9 баллов.

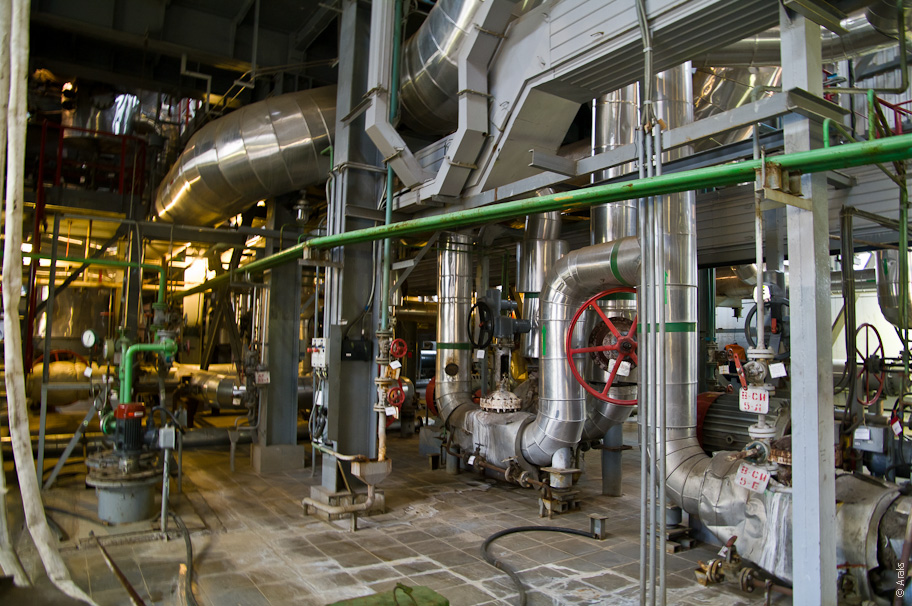

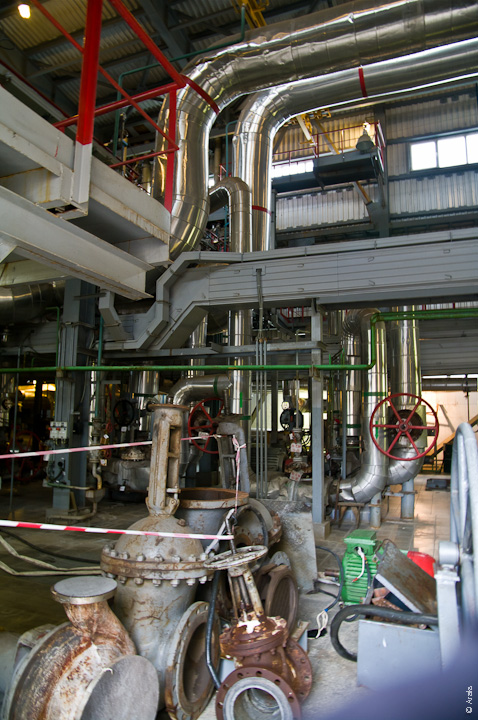

Пар геотермальных источников после сепараторов, где происходит очистка и осушка, поступает в паровую турбину.
Для обеспечения вакуума, с учетом климатических условий района размещения ГеоЭС, используются испарительные вентиляторные противоточные градирни.

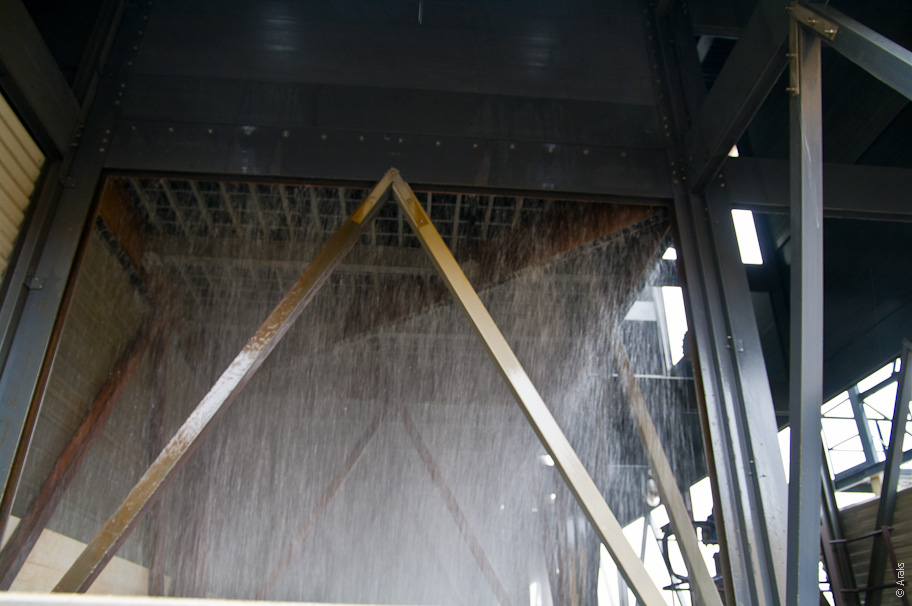

Градирня

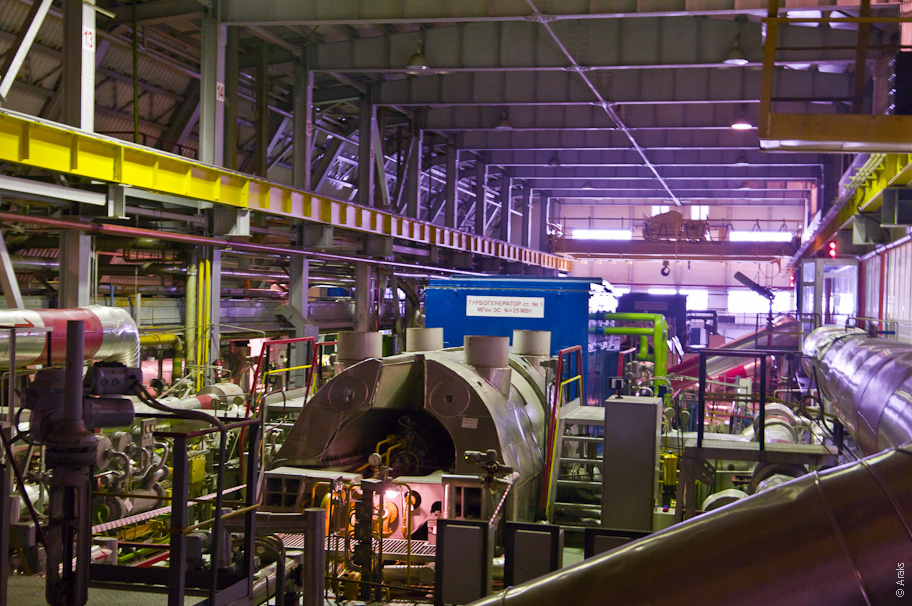

Турбина и генератор

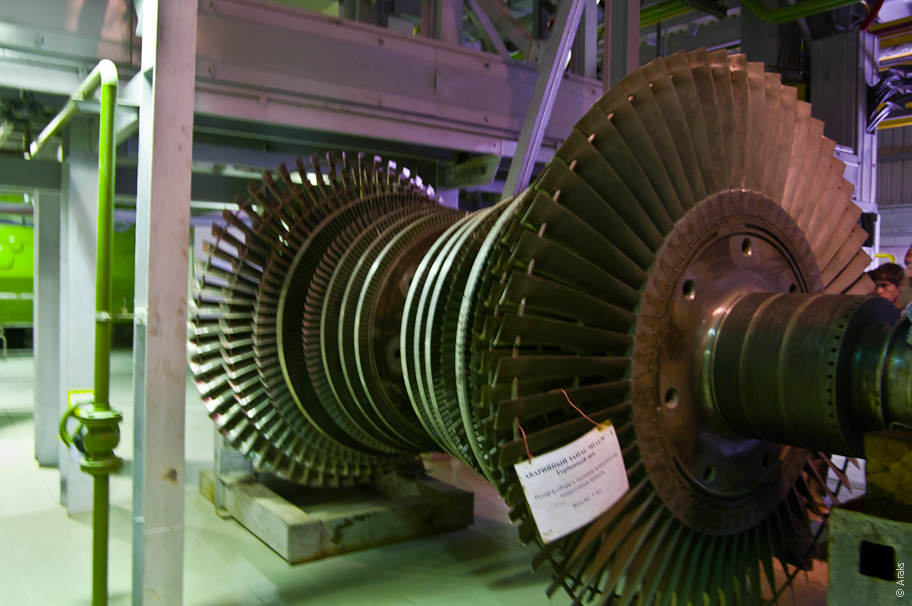

Ротор турбины в сборе

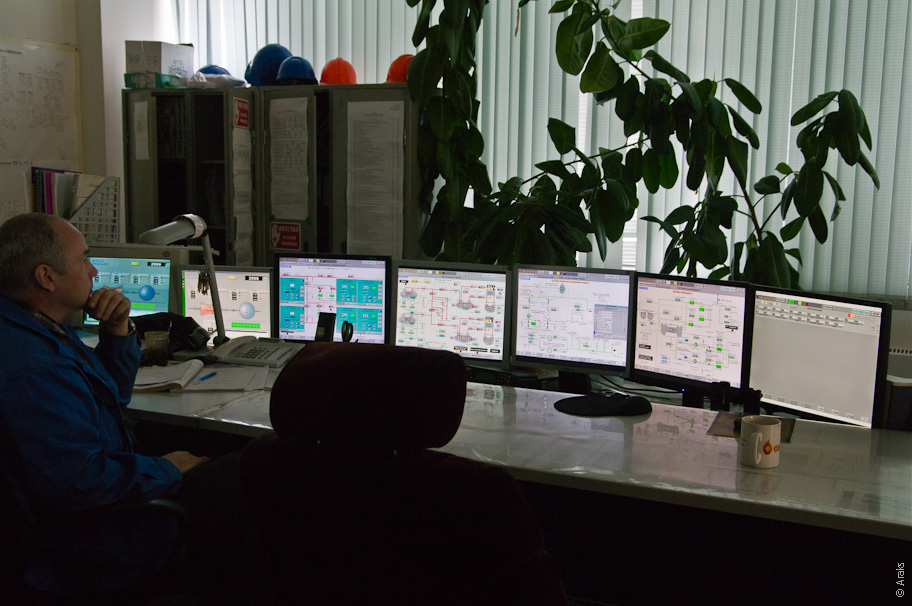

Станция полностью автоматизирована.
В АСУ ТП используется программно-технический комплекс (ПТК) на базе аппаратуры фирмы «Сименс», представляющий собой единую распределенную многоуровневую систему управления на базе микропроцессорной техники.
На сегодняшний день Мутновская ГеоЭС-1 — одна из лучших геотермальных электростанций в мире по экологическим параметрам и уровню автоматизации.

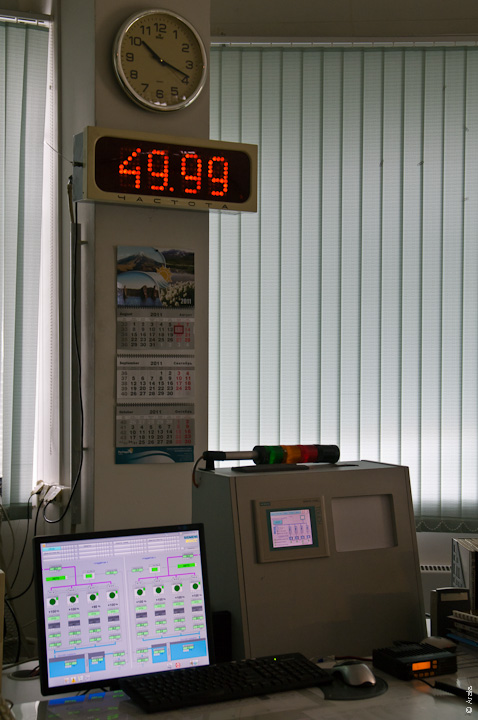

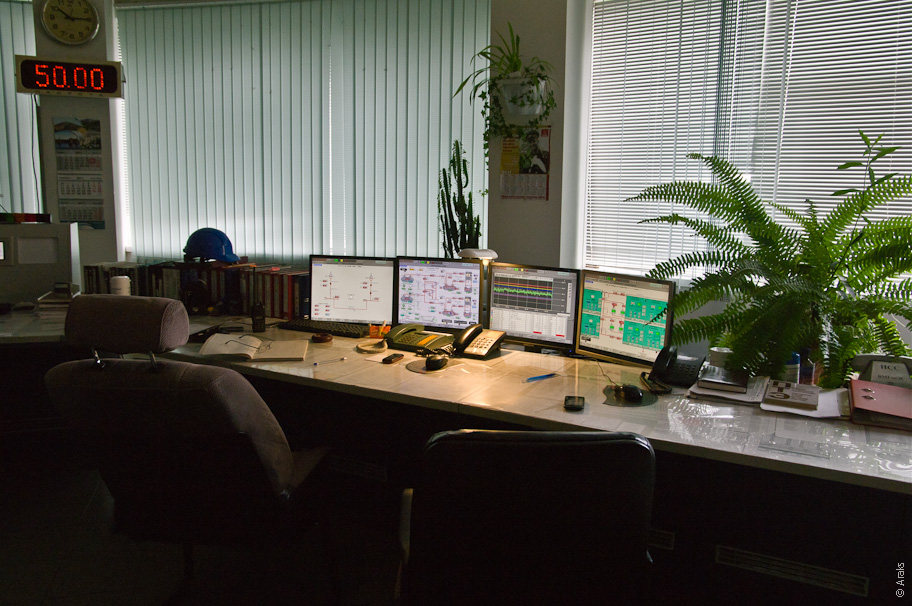

Самый главный измерительный прибор

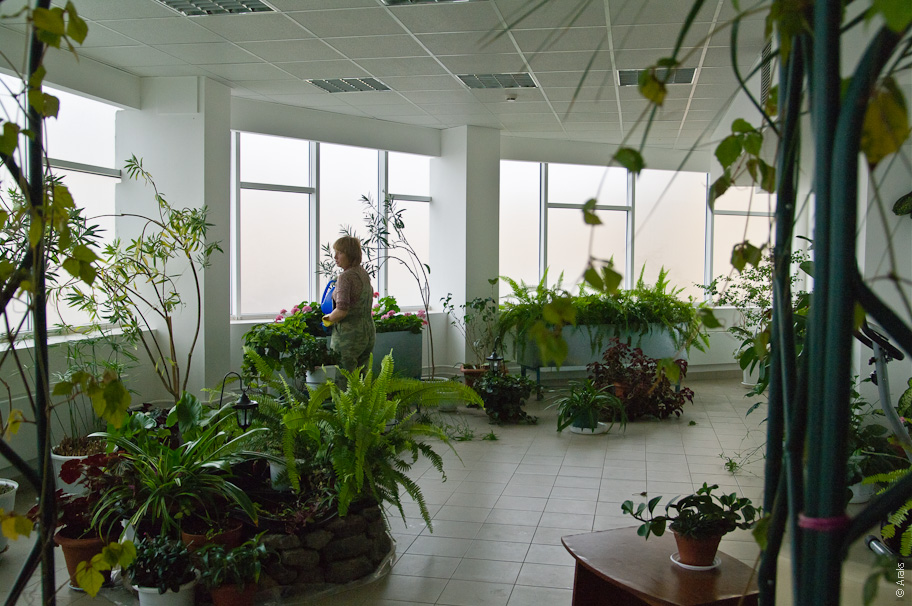

Зимний сад
Забор больше от медведей, чем о людей. Снег за лето так и не успел растаять, зимой высота снежного покрова превышает 10-15 метров.
В этом году, рядом со станцией, появились новые фумаролы. А мусор остался ещё от геологов.
Немного дальше от станции находятся Дачные термальные источники.
Отовсюду летит кипяток или пар.

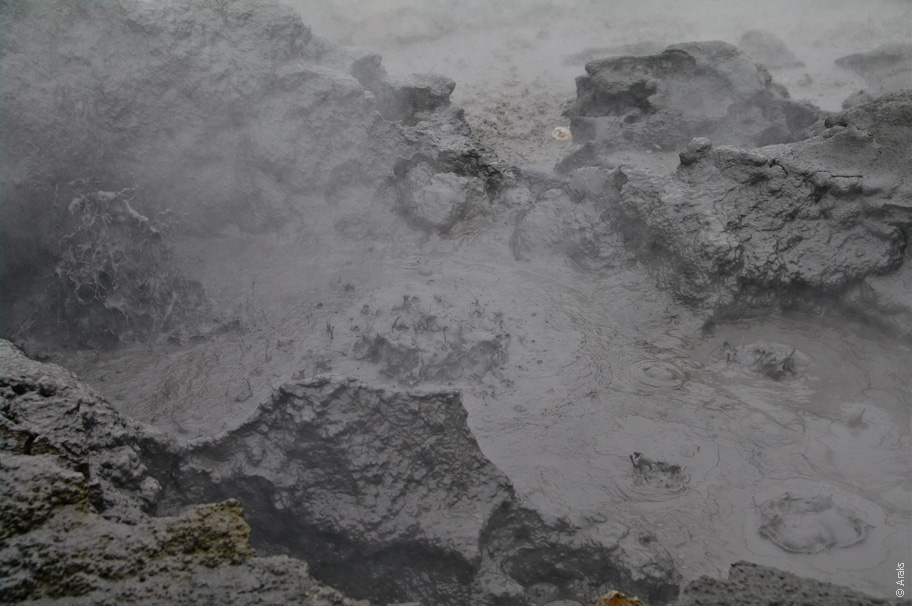

Вот так кипит земля
Так раньше люди представляли себе Адъ?
И обзорный видеофрагмент
И немного меня
Источники Камчатская краевая научная библиотека им. С. П. Крашенинникова и ОАО "Геотерм"
Как это выглядит летом, без снега и тумана, можно посмотреть здесь. |
|
|
