Речь, как вы поняли, идёт о самолете И-16, созданном в конструкторском бюро Николая Николаевича Поликарпова, которого в те времена вполне заслуженно называли королем истребителей.

В 1932 году Поликарпов практически одновременно приступил к разработке двух истребителей – биплана, получившего впоследствии известность под обозначением И-15, и моноплана. Проектирование последнего поначалу велось в инициативном порядке, и только в мае 1933 года руководство ВВС выдало Поликарпову задание на истребитель-моноплан под обозначением ЦКБ-12.

Уже к лету 1933 года самолет, получивший рабочее обозначение ЦКБ-12, обретает реальные черты. Низкоплан с веретенообразным фюзеляжем, закрытым фонарем кабины и убираемым шасси был представлен в двух вариантах капотирования двигателя: с кольцом Тауненда и капотом NACA Аэродинамические продувки показали преимущества второго варианта - на нем и остановились.

22 ноября 1933 года правительство приняло решение о запуске ЦКБ-12 в серийное производство Для проведения летных испытаний подготовили два опытных экземпляра самолета – один с двигателем Right Cyclone и второй – с серийным отечественным мотором воздушного охлаждения типа М-22, который уже 30 декабря 1933 года летчик-испытатель Валерий Чкалов впервые поднял в воздух.

К февралю 1934 года самолеты подготовили к государственным испытаниям Оба истребителя показали хорошие результаты, но а серийное производство решили запускать самолет с двигателем М-22

Испытания истребителей продолжились параллельно с подготовкой машины к серийному производству В ходе испытаний на самолете с двигателем М-22 у земли была достигнута скорость в 359 км/ч . а на высоте 5 тыс. метров – 325 км/ч.

Государственные испытания И-16 продолжались до 12 октября 1934 года. По их результатам было принято решение о запуске самолета в серийное производство сразу на двух предприятиях в Москве на заводе № 39 и в городе Горьком (ныне – Нижний Новгород) на заводе № 21.

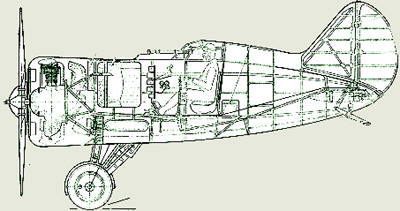

Самолет И-16 представлял собой скоростной одноместный одномоторный истребитель смешанной конструкции, с минимальными габаритными размерами. Истребитель выполнялся по монопланной схеме и имел убирающееся шасси. Фюзеляж И-16 был деревянным, типа монокок. Материалом для изготовления каркаса служили сосна, ясень и березовая фанера.

На первом шпангоуте крепилась моторама, удерживающая двигатель. Капот двигателя состоял из лобовою кольца диаметром 1388 мм и шести съёмных крышек-панелей. Двигатель оснащался двухлопастным металлическим винтом диаметром 2804 мм. Втулка винта закрывалась дюралюминиевым коком.

Девятицилиндровый однорядный двигатель со звездообразно расположенными цилиндрами цилиндрами имел 146-миллиметровый диаметр цилиндра и 190-литовый ход поршня. Рабочий объем, таким образом, составлял 28,628 литра. При 1575 оборотах в минуту мотор развивал 435-сльную мощность.

Отсек фюзеляжа между шпангоутами № 1 и № 3 использовался для размещения топливного бака и патронных ящиков фюзеляжных синхронных пулеметов. Основной топливный бак вмещал 254 литра топлива. Ещё 26 литров имелось в резервном баке. Там же располагался 28-литровый масляный бак.

На третьем шпангоуте крепилась приборная доска, окрашенная в черный цвет. В верхней части она имела две округлые выемки для рукояток перезарядки синхронных пулеметов. Для подсветки приборов в дневное время были предусмотрены два круглых окошка внутри козырька. В ночное же время приборная доска освещалась двумя электрическими лампами.

Кабина пилота занимала пространство между третьим и седьмым шпангоутами.

Сиденье пилота представляло собой дюралюминиевую чашку, в которую укладывался парашют. На поздних сериях истребителя кресло оснащалось бронеспинкой толщиной 8 мм и массой 30 кг.

Крыло самолета состояло из центроплана и двух отъемных консолей. Обшивка центроплана выполнялась из листового дюралюминия марки Д1. Консоли же имели полотняную обшивку.

При соединении деревянных узлов использовались казеиновый клей и оцинкованные гвозди.

Рули высоты и направления были металлическими и имели осевую компенсацию с носком, зашитым тонким дюралюминием и полотняной обшивкой. Места соединения киля, стабилизатора и центроплана с поверхностью фюзеляжа  были закрыты зализами, которые уменьшали сопротивление воздуха. Управление рулем высоты и рулем направления – тросовое. Ручка управления рулем высоты и элеронами имела на конце рукоятку, которая облегчала работу летчика.

Первым серийным вариантом самолета стал И-16, тип 4. Этот самолет полностью соответствовал варианту ЦКБ-12 с мотором М-22. Но вскоре его сменили на тип 5. Капот двигателя у этой модификации несколько изменился и получил лобовые жалюзи, элеронная щель была заделана, а клапаны-обтекатели вдоль всего размаха оперения сменились маленькими крышками на узлах навески рулей. Но главной новинкой этой версии стало вооружение – вместо старых, но хорошо освоенных в производстве пулемётов ПВ-1 на этой модификации были впервые установлены ШКАСы.

 С 1935 года самолет начал поступать в строевые части, а в 1936 году И-16, тип 5 получил боевое крещение в небе Испании.
