Как-то раз я нёс навигатор (Explay PN-365) вместе с каким-то лекарством в одном пакете. Крышка у пузырька с лекарством была закручена недостаточно хорошо, лекарство (густое и липкое) чуток пролилось в пакет и попало на корпус навигатора. Это вызвало некоторое заедание кнопки включения/выключения питания, поэтому давить на неё приходилось сильно.
На прошлой неделе я додавился -- кнопка провалилась внутрь, выключаться навигатор перестал, зато внутри при потрясывании что-то тихонько брякало. Это был микровыключатель, который отлетел от платы. Поневоле пришлось починять.
Ночью, когда дом погрузился в сон, я прокрался на кухню, расстелил на столе газету и принялся за ремонт. Взявши набор особо мелких отвёрток, открутил 4 особо мелких винтика и открыл корпус.
Налив в рюмку водки, почистил с помощью ватных палочек внутренности девайса от остатков лекарства (забегая вперёд -- водку из рюмки потом всё-таки выпил, не волнуйтесь за её судьбу). Понравилось, как всё внутри сделано, пайка качественная и т.п. Микрик вот только маленький и дурацкий (неудачная конструкция). Но я его на место всё-таки припаял. Правда, ничего не заработало. После розвонка тестером выяснилось, что все 4 контакта кнопочки замкнуты друг с другом вне зависимости от того, нажимаем мы на кнопку или нет. Возможно, это случилось из-за перегрева при пайке, возможно, микрик поломался ещё раньше, когда я его с платы своротил. Вот он, кстати. Размером примерно с ноготок ребёнка.
Тут я стал искать в интернете, где мне такой микрик купить. Не нашёл. Походил по кухне, нервно теребя бороду, подумал-подумал да и взялся за бутылку "Сливянки". Оторвав от неё широкое кольцо, которое под крышкой, попытался его паять. Не паяется, похоже на алюминий (дурит "Кристалл" нашего брата, ох дурит!). Ещё походил, взялся за банку от детского питания "Агуша", с помощью кусачек вырезал из крышки несколько прямоугольничков. Паяется хорошо!

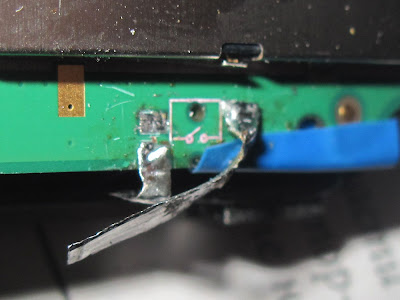

В общем, спаял самодельный "микрик", причём прямо на плату. И ничего не заработало! Оказалось, что соединять между собой надо не контакты справа и слева (как можно подумать, если посмотреть на символ выключателя, нарисованного на плате между контактами), а сверху и снизу. Перепаял, соединив верхнюю правую и нижнюю левую, и всё заработало. Вот какая загогулина получилась:
Пока всё работает, и вроде даже лучше, чем раньше.
explay power on button fix
Уважаю! Я бы, наверное, не допёр, чем микрик заменить. Вот его резюме: http://weirdzone.ru/~veider/cv-eng.doc Понятно, я думал, что у микрика кнопка сверху, а не сбоку. Кстати, можешь попробовать его в бутылёк с керосином бросить и поболтать. Авось, липкую гадость растворит. > я думал, что у микрика кнопка сверху, а не сбоку. |
